ハーレーがやはり大柄なアメリカ人向けに作られたんだなぁって、あらためて思わせられるのがウインカースイッチの遠さです。
国産バイクは日本人の体系、手の大きさに合わせて作られていますので、グリップを握ったままでもウインカーやライトの切り替えなんかもちゃんと指が届くサイズになっています。

でもハーレーは違うんです。
私自身、手のサイズがそれほど大きい訳ではないので、グリップを握ったそのままだとウインカースイッチに指が届きにくくて、少しズラして操作する事があります。
それにハーレーのウインカーのスイッチは、左手だけで操作出来る国産車と違って、右のウインカースイッチは右グリップに、左のウインカーは左で操作します。
そのためアクセルを操作しながら右折の合図をする時には微妙なズラシ加減が必要になります。
これは私だけが困っていたのではないようで、キジマなど以前からいくつかのメーカーから純正のウインカースイッチに貼り付けて延長するプレートが販売されていました。

ウインカーエクステンションプレート



私も購入して貼り付けていたのですが、所詮両面テープで留めているだけなので夏の炎天下だとテープがドロドロになって貼り付けたプレートがフニャって動いてしまい、操作感が損なわれる事がありました。
そのためいつしか使われなくなってしまい、今では取り付けていませんでした。

今年の2月になって、アメリカ発の新商品情報の中に新しいアイテムとしてウインカースイッチのキャップ自体を付け替えてしまうという純正アクセサリーが発売されました。
と言うことは日本人だけでなくアメリカ人の中にも手の小さい人がいて困っていたんでしょうかね。
キャップは純正と同じ黒のほかにクロームメッキのものもあります。

ウインカーエクステンションキャップ

 ※車種と年式によって異なりますので購入時は確認が必要ですね

キャップの表示も、ウインカーの矢印だけのものと、私が購入した「+矢印」ハザードランプの△が描かれているものがあります。
早速この「ターンシグナル・エクステンション・キャップ」なるものを購入、取り付けてみました。
実はクラブハーレーなどの雑誌にも紹介されていて商品自体の存在は知っていたのですが、購入しようかどう迷っていたのです。
というのも、このスイッチキャップの交換作業は、ハンドル左右のスイッチボックスを分解して外しにくいキャップを交換するというちょっと手間のかかる(?)が伴うのがわかっていたからです。

取り立てて難しいという訳ではないのですが、それでも率先してやりたい作業ではないんです。
ディーラーで話しをしたら営業マンも「サービススタッフもあまりやりたがる作業ではないみたいですね」と言っていました。
まあ、それでも過去にグリップ交換やメッキスイッチボックスの交換など何度かやっていますので、このスイッチキャップの便利さを考えて自分で交換する事にしました。
そんな訳ですからディーラーとかに交換作業を依頼して、「えっ、なんで作業工賃が高いの?」って事はあり得るでしょうね。
実際に交換した方の話では、工賃が8,000円くらいだったという声もきこえてきました。

それでは早速作業に取りかかります。
最近はバイクの作業を行う際に、グリース等で手が汚れるのを防ぐために、ごく薄のゴム手袋をする事が多いんです。
今回もグリップの中やアクセルケーブル等を触るので電装系の作業のお約束として、バッテリーのマイナス端子を外してショートしないように布で覆っておきます。

ウインカーエクステンションキャップ

今回は面倒なアクセルのある右側から始めます。
まずは上下二箇所のトルクスビスを外してスイッチボックスを分解します。

ウインカーエクステンションキャップ

次にブレーキのマスターシリンダーのあるケースのビスもゆるめておきます。

ウインカーエクステンションキャップ

ここのビスは完全に外さなくても大丈夫です。
スイッチケースを分解する前に、アクセルワイヤーを二本とも(開き側・閉じ側)遊びを最大にしておきます。
ケースを分解したら、ケーブルの先端についている真ちゅう製のタイコを無くさないように外して保管しておきます。
これ、結構小さいので分解・取り付け時にどっかに飛んでいってしまい探すのにすごい苦労します(経験者談(笑;
下側ケースにビス留めしているウインカースイッチとプレートを外します。

ウインカーエクステンションキャップ

スイッチからキャップを外すのですが、これは細い小さなマイナスドライバーを支点に差し込みずらし、その状態で反対側も同じようにして外します。

ウインカーエクステンションキャップ

プレートが歪むので割れやしないかと心配になりますのでゆっくり慎重に作業します。
外した純正キャップと、今回購入したキャップです。

ウインカーエクステンションキャップ

このキャップの支点は、片側はただの丸い穴ですが反対側は六角形になっていて取り付ける角度が決まっています。
写真のようにオレンジの線がベースと平行になっていないとウインカーの操作ができませんので注意します。

ウインカーエクステンションキャップ

バネの力でスイッチを押しています。
さて、新しいキャップを付けたプレートを、下側スイッチボックスにはめようとしたら・・・入りません!!
キャップの延長部分が引っ掛かってしまって、どうやってみても中に入らないのです。
まるで知恵の輪のようにあれこれやってみてもダメでした。
ここで初めて(笑)付属の説明書を読むと、(だってすべて英語なので読む気にならなかったんです)、イラストとともに、このキャップははめてからケースに収めるのじゃなくて、プレートとスイッチだけケースの中に入れて、穴の外側からキャップをはめろとありました。
なるほどと思い、気を取り直してそのとおりやってみました。

ウインカーエクステンションキャップ

「出来ましたぁ!」
と思ったら、ダメです!
さきほど書いたようにキャップが水平になっていません。
これでは常にスイッチが押された状態になってしまいます。
やり直しです。
この状態でキャップを外すのは、いくら小さいマイナスドライバーでも入りづらくてやりにくかったです。
どうにか、収まってくれました。

ウインカーエクステンションキャップ

あとは元通りに組み立てればいいのですが、ここでもちょっとつまずきましたのでアドバイスを書いておきます。
まず、配線の取り回しですが、結構太いケーブルが狭いスイッチケースの中を回っていますので分解する前にどういう風に収まっていたかをチェックしておきます。
私も何度もやり直しましたが、配線をはさんでしまいケースがうまくぴったりと収まりませんでした。
以前、グリップ交換をした時にデジカメで撮影した写真をプリントしてそれを参考に見ながらなんとか収める事が出来ました。
その時の写真が下の三枚です(ケースがまだ黒い純正のままです)

ウインカーエクステンションキャップ

ウインカーエクステンションキャップ

ウインカーエクステンションキャップ

そしてもう一つ、大きくハマってしまった失敗がありました。
なんとか組立も出来てテストで点灯操作してみました。
イグニッションをオンにして、左右のウインカーをプッシュ、それぞれのウインカーやハザードはちゃんと点滅しています。
でも、ブレーキレバーを握ってブレーキランプの点灯を確認しようとしたところ、「ポンっ!」という音ともに一箇所のヒューズが切れてしまいました。
スイッチ自体を分解した訳でもないのにどこかでショートしたのでしょうか。
配線をチェックしてもわかりません。
その後、何度か取り回しをやり直して予備のヒューズを入れてみましたが、その度にヒューズが飛んでしまいした。
テストを繰り返す度にヒューズが切れてしまい、近くのホームセンターで自動車用の15Aのミニヒューズを買いに行くはめに陥りました。
冷静になって内部をよく見てみると、4枚上の写真の赤丸のところ、ブレーキレバーの動きを感知するスイッチから出ている配線(赤/黄)に、固定用のプレートの角があたっていました。
ケースをうまくはめるために何度か外したり付けたりしているウチに、このプレートの角で赤/黄ケーブルの被覆がやぶれ、中の銅線がプレートと接触していたようです。
このスイッチは、普段は突端の出っ張りがブレーキレバーに押されているために電気が流れておらず、レバーを握ったときに出っ張って電気が流れる構造になっていました。
この時、流れた電気がプレートを伝わってボディアースに流れショートを起こしたというのが原因でした。
ケーブルに自己融着テープを巻いて、プレートの曲げ角度を調整して対応したところ直りました。
こんなところで手間取るとは思いもよりませんでした。

左側も作業してしまいます。

ウインカーエクステンションキャップ

ウインカーエクステンションキャップ

こちらはプレートの形状が違うせいか、先にプレート&スイッチにキャップをはめた後で、スイッチケースに収める事が出来ました。
時間と手間がかかり、途中いくつかのトラブルもありましたがなんとか取り付ける事が出来ました。

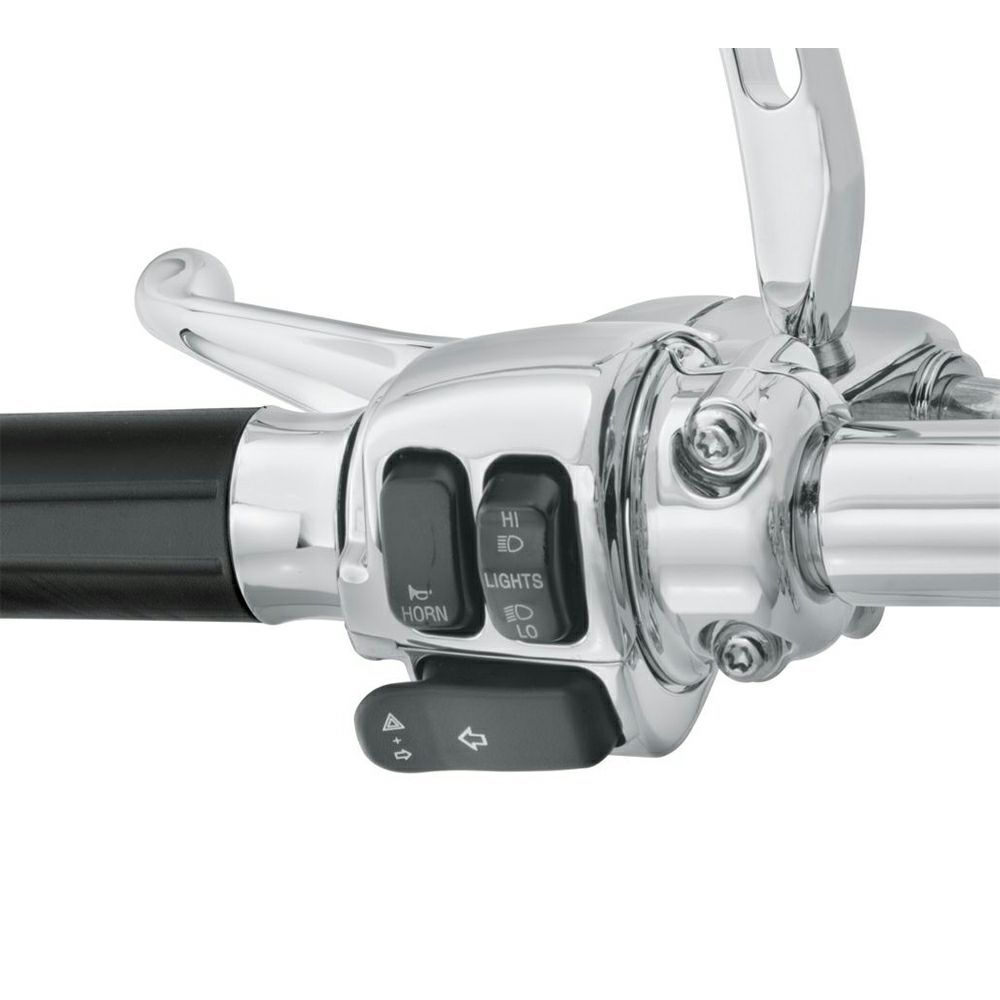

完成したウインカー・エンクステンション・キャップです。

ウインカーエクステンションキャップ

操作してみるとウインカースイッチに楽に指が届いていい感じですね。

ウインカーエクステンションキャップ

 ※ウインカー・エクステンション・キャップの型番には
「71500179」と「71500177」の二種類があります。
71500179
1996~2013 スポーツスター
1996~2013 ツーリング
1996~2010 ソフテイル
1996~2011 ダイナ

71500177
2014~2019 スポーツスター
2011~2019 ソフテイル ※FLDE、FLHC/S、FLSB、FLSTSE、FXSBSEは不可
2012~2017 ダイナ
だと思われますが、購入前に必ず取り付け可能か、お確かめください

 ※車種と年式によって異なりますので購入時は確認が必要ですね
